Radiális gömb alakú siklócsapágyak: önbeálló csapágymegoldás nagy teherbírású alkalmazásokhoz

Sok mechanikai rendszerben a tengelyek és a csatlakozó alkatrészek nem mindig működnek tökéletes beállítás mellett. Kisebb beépítési hibák, szerkezeti deformációk vagy változó terhelések további feszültséget okozhatnak a hagyományos csapágyakon.

Itt vanRadiális gömb alakú siklócsapágyakértékessé válnak. A hagyományos gördülőcsapágyakkal ellentétben, amelyek golyókra vagy görgőkre támaszkodnak, a gömb alakú siklócsapágyak csúszóérintkezős szerkezetet használnak, amely lehetővé teszi a szögletes mozgást, miközben támogatja a radiális terhelést.

Az építőipari gépektől és az autóipari rendszerektől kezdve az ipari berendezésekig és automatizálási eszközökig ezek a csapágyak javítják a mechanikai rugalmasságot, csökkentik a feszültségkoncentrációt és fenntartják a stabil működést nehéz körülmények között is.

Mik azok a radiális gömb alakú siklócsapágyak?

A radiális gömb alakú siklócsapágy egy olyan típusú siklócsapágy, amelyet elsősorban sugárirányú terhelések támogatására terveztek, miközben lehetővé teszik a forgó mozgást és a szögeltéréseket a csatlakoztatott alkatrészek között.

Az alapszerkezet általában a következőkből áll:

Külső gyűrű gömb alakú belső felülettel

Belső gyűrű gömb alakú külső felülettel

Csúszó érintkezési felület a két gyűrű között

A gömb alakú kialakítás lehetővé teszi a belső gyűrű megdöntését a külső gyűrűn belül, így a csapágy alkalmas olyan alkalmazásokra, ahol az igazítás megváltozhat.

Hogyan működnek a gömb alakú siklócsapágyak?

A golyóscsapágyakkal ellentétben a gömb alakú siklócsapágyak nem használnak gördülő elemeket.

Működésük a két ívelt felület közötti csúszó mozgástól függ.

Amikor a tengely mozog:

A belső gyűrű a külső gyűrűn belül forog vagy megdől.

A gömb alakú érintkezési felület osztja el a terhelést.

A csapágy kompenzálja a szögeltérést.

Ez a kialakítás egyenletes mozgást biztosít még akkor is, ha a csatlakoztatott alkatrészek nincsenek tökéletesen egy vonalban.

Miért különböznek a radiális gömb alakú siklócsapágyak a hagyományos csapágyaktól?

A hagyományos gördülőcsapágyak kiválóan alkalmasak a nagy sebességű forgásra, de vannak korlátaik, amikor:

Eltérés

Oszcilláló mozgás

Erős ütési terhelések

Korlátozott telepítési hely

A gömb alakú siklócsapágyakat olyan helyzetekre tervezték, ahol a rugalmasság és a teherbírás fontosabb, mint a rendkívül nagy fordulatszám.

Miért nincs szükség a gömb alakú siklócsapágyakra mindig gördülőelemekre?

Sokan a csapágyakat acélgolyókkal vagy görgőkkel társítják. A csúszócsapágyak azonban sokkal régebb óta léteznek, mint a modern gördülőcsapágyak.

Az egyszerű ok, amiért a gömb alakú siklócsapágyakat ma is széles körben használják:

Egyes alkalmazásokban a szabályozott csúsztatás megbízhatóbb, mint a gördülés.

Például:

Hidraulikus hengerek

Felfüggesztési rendszerek

Építőipari berendezések illesztései

Ezek a rendszerek gyakran ismétlődő lengő mozgást tapasztalnak, nem pedig folyamatos forgást. A gördülő elemek nem mindig a legjobb megoldás, mivel a mozgási szög korlátozott, és a terhelés nagyon nagy lehet.

A radiális gömb alakú siklócsapágyak fő típusai

1. Acél-acél gömbsiklócsapágyak

Ez a hagyományos kialakítás acél érintkezőfelületeket használ.

Előnyök:

Nagy terhelhetőség

Alkalmas nagy igénybevételű alkalmazásokhoz

Ellenáll az ütési terhelésnek

Tipikus alkalmazások:

Építőipari gépek

Mezőgazdasági berendezések

Ipari mechanizmusok

Általában azonban rendszeres kenésre van szükség.

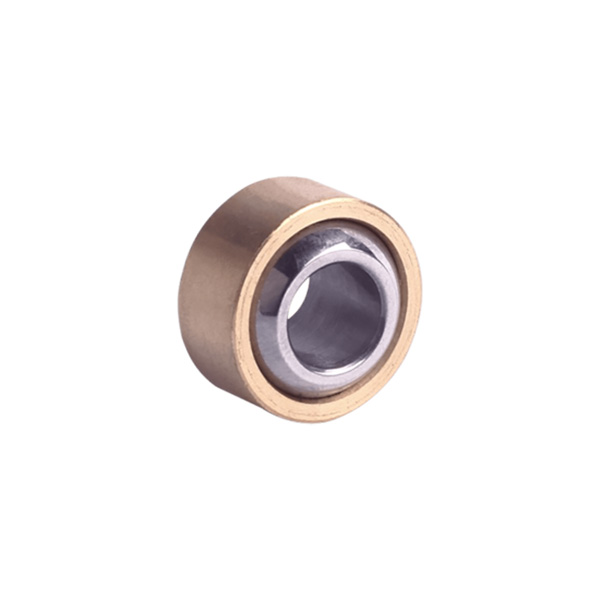

2. Karbantartást nem igénylő gömb alakú siklócsapágyak

Ezek a csapágyak speciális csúszó anyagokat használnak, mint például:

PTFE kompozit rétegek

Szálerősítésű anyagok

Önkenő bélések

Előnyök:

Csökkentett karbantartás

Nincs szükség gyakori kenésre

Alkalmas tisztább működési környezetekhez

3. Rúdvég típusú gömbcsapágyak

Ezek a gömb alakú siklócsapágyat menetes házzal kombinálják.

Gyakori alkalmazások:

Irányító rendszerek

Kormányszerkezetek

Állítható kötések

Főbb teljesítményjellemzők

Nagy terhelhetőség

Mivel az érintkezési felület nagyobb, mint sok gördülőcsapágy-konstrukció, a gömb alakú siklócsapágyak képesek ellenállni a nagy radiális erőknek.

Gyakran használják, ahol a berendezések tapasztalatai:

Erős nyomás

Sokkoló terhelés

Ismételt mozgás

Önbeállítási képesség

Az egyik legnagyobb előny a szögeltérés kompenzálása.

Ez segít csökkenteni:

Egyenetlen terhelés

Él stressz

Idő előtti kopás

Alkalmas oszcilláló mozgáshoz

Sok gép nem igényel folyamatos forgást.

Példák:

Előre-hátra mozgó hidraulikus hengerek

Robotcsuklók

Felfüggesztés alkatrészek

A gömb alakú siklócsapágyak jól teljesítenek ezekben a helyzetekben.

Radiális gömbsiklócsapágyak általános alkalmazásai

Építőipari gépek

Felhasználva:

Kotrógépek

Daruk

Rakodók

Földmunka berendezések

Ezek a gépek nagy erőket és gyakori ízületi mozgást hoznak létre.

Autóipari rendszerek

Az alkalmazások a következők:

Felfüggesztési rendszerek

Kormányelemek

Kapcsoló mechanizmusok

Ipari berendezések

Gyakran megtalálható itt:

Hidraulikus rendszerek

Présgépek

Automatizálási berendezések

Nehéz mechanikai szerelvények

Repülési és védelmi felszerelések

A nagy teljesítményű változatokat ott használják, ahol a megbízhatóság és a súlykontroll fontos.

Anyagválasztás gömb alakú siklócsapágyak számára

A különböző alkalmazásokhoz különböző anyagokra van szükség.

Az anyagválasztás befolyásolja:

Kopásállóság

Korrózióállóság

Terhelhetőség

Élettartam

A csapágy élettartamát befolyásoló tényezők

Betöltési feltételek

A túlzott terhelés felgyorsíthatja a kopást.

Fontos tényezők a következők:

Statikus terhelés

Dinamikus terhelés

Ütőerő

Kenés

A kenéssel ellátott acél-acél csapágyak esetében elengedhetetlen a megfelelő kenés.

Segít:

Csökkentse a súrlódást

Kerülje el a felület sérülését

Az üzemidő meghosszabbítása

Működési környezet

Környezeti feltételek, mint pl.

Por

Nedvesség

Hőmérséklet

Kémiai expozíció

befolyásolhatja a csapágy teljesítményét.

Karbantartási tippek

Ellenőrizze a túlzott hézagot

A fokozott mozgás vagy lazaság belső kopásra utalhat.

Fenntartja a megfelelő kenést

A kenéssel ellátott kiviteleknél tartsa be a megfelelő kenési intervallumokat.

Ellenőrizze a csatlakozási alkatrészeket

Mivel a gömbcsapágyakat gyakran az ízületekbe szerelik be, a környező alkatrészeket is ellenőrizni kell, hogy nem kopnak-e.
